二、九芎坑斷層

     九芎坑斷層是晚上新世的卓蘭層逆衝到中-晚更新世的六雙層,九芎坑斷層出露範圍由北側荷苞山(石牛溪北側)向南延伸至牛稠溪南側,全長約17公里。北段斷層逆衝至紅土台地礫石層與階地礫石之上,倒孔山溪以南斷層逆衝至六雙層之上。斷層以石牛溪的斷層擾動帶最寬,可達700公尺。以下來看石牛溪(圖2)與大湖口溪剖面的描述(圖3)。

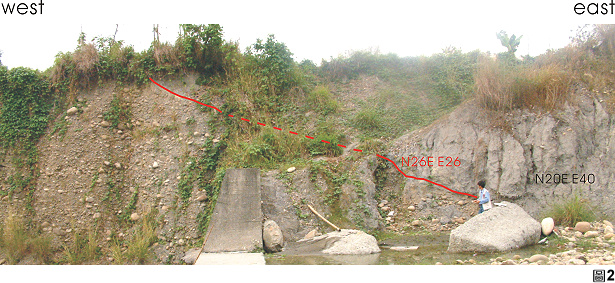

圖2 石牛溪剖面, 卓蘭層逆衝到晚更新世的階地礫石層之上

    斷層上盤岩層為卓蘭層,下盤為紅土階地砂礫層與階地礫石層。碳14定年結果表示紅土階地砂礫層的沉積年代為47,000。斷層擾動帶至少寬約100公尺,其中混雜上盤卓蘭層與下盤紅土階地砂礫層,形成5條明顯的剪切帶。其中3條斷層剪切帶截切下盤晚更新世-全新世的紅土階地砂礫層與階地礫石層,顯示近期曾有活動。

圖3 大湖口溪剖面, 卓蘭層逆衝到晚更新世紅土礫石層與全新世的階地礫石層
